3-端口可重構光分插復用器
所屬分類：
Optoplex的可重構光分/插復用器（ROADM）模塊，也稱為可調光分/插復用器（TOADM），是基于專有的微光學和微制動器設計，非熱敏組裝和先進的薄膜鍍層技術為基礎。當該模塊的輸入端口（IN）接收到多個波長通道的光信號流時，它能通過接受遠程指令將一個所選的通道由下降端口（Add/Drop）輸出，并將其余所有的通道由特快端口（EXP）輸出
聯系電話：
- 產品描述
- 產品特點
- 產品應用
- 產品規格
-

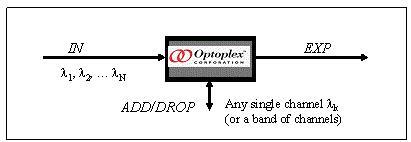

Optoplex的可重構光分/插復用器（ROADM）模塊，也稱為可調光分/插復用器（TOADM），是基于專有的微光學和微制動器設計，非熱敏組裝和先進的薄膜鍍層技術為基礎。當該模塊的輸入端口（IN）接收到多個波長通道的光信號流時，它能通過接受遠程指令將一個所選的通道由下降端口（Add/Drop）輸出，并將其余所有的通道由特快端口（EXP）輸出，見下圖所示。該器件被反向使用時，可以用于添加一個通道的光信號。若串聯兩個ROADM模塊，可同時實現下降和添加一個通道信號的功能。每個器件都針對覆蓋的波長范圍（C或L波段）進行了優化。標準的100-或200GHz通道間距的ROADM產品允許單通道光分/插。但也可根據要求提供定制的帶狀通道光分/插的ROADM.
2-端口光可調諧濾波器，請訪問光可調諧濾波器。 -
可重構光分插復用器主要的特點和優點● 非熱敏設計● 較寬調諧范圍，可覆蓋C-或L-波段● 寬而平坦通帶，適合于高達40Gb/s信號● 插入損耗低且均勻● 高通道隔離度● 鎖定型，低功耗● 也有2-端口可調諧光濾波器● 符合Telcordia GR-468標準
-
可重構光分插復用器的應用● 動態重構通道● 波分復用系統中動態波長選擇● 波分復用系統中的信號解復用● 網絡光學性能監測● 可調式光噪聲過濾● 可調式光噪聲過濾● 光放大器的噪聲抑制
-
Parameter
Unit
100 GHz
Wavelength Tuning Rangenm1528 ~ 1563Wavelength Tuning ResolutionTHzCalibrated to ITU gridsClear BandwidthGHzITU±10Drop Channel Maximum Insertion Loss2,3dB2.8Drop Channel Ripple2,3dB0.3Drop Channel Adjacent Channel Isolation2,3dB>25Drop Channel PDL2,3dB<0.5Express Channel Insertion Loss2,3dB<2.3Express Non-Adjacent Channel Ripple2,3dB<0.1Express Adjacent Channel Ripple2,3dB<0.5Express Channel Isolation (drop in express)2,3dB>25Express Channel PDL2,3dB<0.5PMD2,3ps<0.5Wavelength Setting Error4GHz< ±4Wavelength Repeatability4GHz±1Wavelength Temperature Dependence2pm/°C< ±1 (typical)Return Loss2dB>40Maximum Input Optical PowermW300Tuning Speed (channel to channel, depending on originating and destination channels)sec5 ~ 10Tuning Power ConsumptionmW< 1800 (peak); < 300 (idle)Tuning VoltageV5 (DC)Electronic Interface-RS232Operating Temperature°C0 ~ 65Storage Temperature°C-40 ~ 85Dimension (L x W x H)5mm88 x 62Notes:Certain parameter specifications can be varied based on customer needs.Over the stated spectral and operating temperature ranges and all polarization states.Within clear bandwidth.Alignment related at a given temperature.Including collimator sleeve and control PCB.
