2-端口可調諧光濾波器
所屬分類：

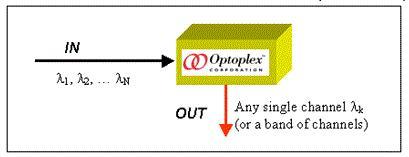

Optoplex的可調諧光濾波器，又可稱光可調諧濾波器或可調帶通濾波器，是一個集成的模塊，包含微光學和控制電路部分。當可調諧光濾波器的輸入端口（IN）接收到含有多個波長通道的光信號時，它能根據控制指令而選取一個波長通道的信號由輸出端口（OUT）輸出。輸出通道的波長（頻率）可以通過發送遠程命令和內置的控制電路和固件，在所有存在的通道中的任選一個。
聯系電話：
- 產品描述
- 產品特點
- 產品應用
- 產品規格
-
Optoplex的可調諧光濾波器，又可稱光可調諧濾波器或可調帶通濾波器，是一個集成的模塊，包含微光學和控制電路部分。當可調諧光濾波器的輸入端口（IN）接收到含有多個波長通道的光信號時，它能根據控制指令而選取一個波長通道的信號由輸出端口（OUT）輸出。輸出通道的波長（頻率）可以通過發送遠程命令和內置的控制電路和固件，在所有存在的通道中的任選一個。Optoplex的可調諧光濾波器是基于微光學設計的專利和薄膜干涉濾光鍍層技術。可調諧光濾波器中使用的薄膜濾光鍍層技術和DWDM系統中被廣泛使用的薄膜濾光技術（過濾器）很相似。波長調諧是通過改變?nèi)肷涔馐鄬Ρ∧み^濾器的入射角來實現。每個器件都針對覆蓋的波長范圍（C或L波段）進行了優化。標準的可調諧光濾波器產品系列支持100-或-50GHz的通道間距。3-端口可調諧光濾波器，請訪問可重構的光分/插復用器（ROADMA）頁。
-
可調諧光濾波器的特點和優點● 非熱敏設計● 較寬調諧范圍，可覆蓋C-或L-波段● 寬而平坦通帶，適合于高達40Gb/s信號● 插入損耗低且均勻● 高通道隔離度● 鎖定型，低功耗● 電連接口可處于模塊側部或底部● 支持TTL和LVTTL● 有可用于ROADM設備的3-端口器件● 符合Telcordia GR-468標準
-
可調諧光濾波器的應用● 可用于DWDM系統中的動態波長選擇● 可用于DWDM系統中的信號解復用● 網絡光學性能監測● 可調光噪聲過濾● 可用于光放大器的噪聲抑制
-
Parameter
Unit50 GHz100 GHzWavelength Tuning RangenmC-band: 1528 ~ 1562
L-band: 1567 ~ 1603Wavelength Tuning ResolutionTHz~ 10 pm or
Calibrated to ITU gridsPassband Width1 @ 0.5 dBGHz->30Passband Width1 @ 1.0 dBGHz>16-Passband Width1 @ 3.0 dBGHz25 (Typical)50 (Typical)Passband Width1 @ 20 dBGHz< 85-Passband Width1 @ 25 dBGHz-<150Peak Insertion Loss1 (without connector)dB<5.0<3.0Polarization Dependent Loss1dB<0.3 within CW±5GHz<0.4 within CW±10GHzPolarization Mode Dispersionps0.50.3Chromatic Dispersion1ps/nm<± 100 within CW ±5GHz<± 50within CW ±12GHzWavelength Setting Error2GHz<±4Wavelength Repeatability2GHz±1Wavelength Temperature Dependencepm/°C<± 1 (Typical)Return LossdB> 40Maximum Input Optical PowermW300Tuning Speed (channel to channel, depending on originating and destination channels)sec<105 ~ 10Tuning Power ConsumptionmW<1800 (Peak); <300 (Idle)Tuning VoltageV5 (DC)Electronic InterfacemWRS232Operating Temperature°C0 to 65Storage Temperature°C-40 to 85Dimension (L x W x H)3mm84 x 61 x 16Notes:Over the stated spectral and operating temperature ranges and all polarization states.Related to mechanical accuracy at a given temperature.Including collimator sleeve and control PCB.
